本期上海星屹小編給大家分享的是工控機在聯鎖系統中的應用，本篇文章您能對工控機有一個全新的認識！

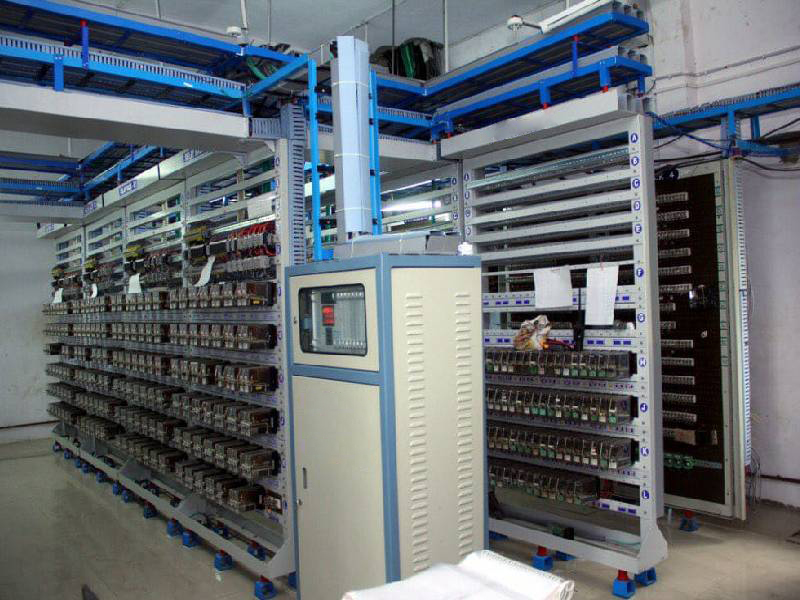

一、系統概述

我國人口縱多，城際高速鐵路和城市内的軌道交通越來越是人們出行(háng / xíng)交通的，這是一個由很多子系統組成的龐大的系統，比如：信号系統，自動售檢票系統（AFC）、火災報警系統（FAS）、環境監控系統BAS，電力監控系統（P-SCADA），旅客信息導引系統PIS等。其中信号系統是爲重要(yào / yāo)的系統，信号是一個分布式系統，包括調度中心子系統、電務維護子系統、通信網絡子系統和車站子系統。信号系統的核xin系統就是聯鎖系統。該系統的可靠性、安全性，穩定性、和實時性決定了列車運行(háng / xíng)的安全可靠。


二、聯鎖系統層級圖
1、人機對話層
将來自鍵盤、鼠标等操作輸入，經串口送達聯鎖計算機，同時在圖形顯示器上顯示站場表示信息。在站場規模較大緻使聯鎖計算機負擔較重或需要(yào / yāo)多終端操作的情況下，可設置操作命令采集機進行(háng / xíng)操作命令輸入的有效性判别并轉換成約定格式傳送給聯鎖計算機。
2、聯鎖運算層
聯鎖微機是系統的核xin部分，承擔着(zhe／zhuó／zhāo／zháo)操作輸入的判别、聯鎖信号的調理及分析、邏輯運算、控制命令生成、故障診斷等任務，其可靠性、安全性對系統的總體故障安全性能有較大影響，系統中設置了兩台聯鎖微機，其中一台爲冷備機，可進行(háng / xíng)人工切換。
3、複核驅動層
複核驅動層承擔着(zhe／zhuó／zhāo／zháo)采集表示信息并将聯鎖微機下達的操作命令轉化爲故障—安全的控制信号的任務，對聯鎖微機形成的操作命令進行(háng / xíng)複核檢查的屏障作用。
4、結合電路層
結合電路的任務之一是實現現場監控設備表示信息與PLC輸出的驅動信号的安全邏輯轉換，使PLC的輸入、輸出信息均具有故障—安全性能。任務之二是用電路規範監控設備的測控過程，即包括表示信息采集機制與設備驅動流程。
5、監控對象層

監控設備是指聯鎖系統的現場設備，即道岔、信号機與軌道電路。

星屹科技産品闆載高速存儲器，尺寸小巧、集成度高，可根據客戶需求提供多種網絡/擴展接口，支持多種輸入輸出方式，具有高可靠、高穩定、高擴展、低功耗等特點，能滿足目前市場上大多數專業客戶的需求，可爲信号系統提供完善的硬件解決方案。
