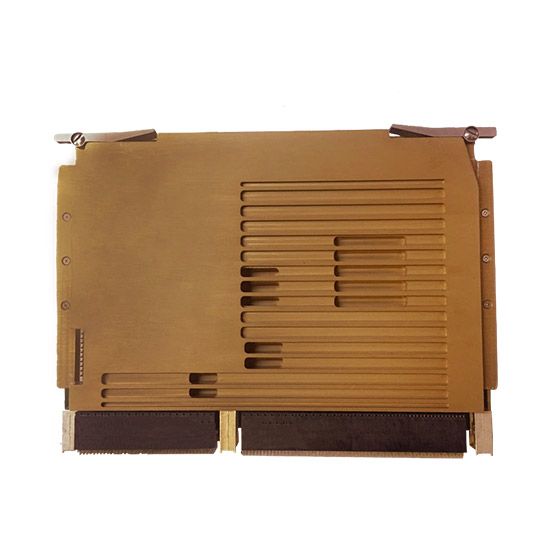

VPX-6730

采用自主可控的國産龍芯 3A3000 系列處理器，搭配 AMD RS780E/SB710 芯片組

13671665567

在線客服

客服一

産品詳情

産品特點

産品單頁詳情下載請點擊

提取碼：1111

CPU	表貼龍芯 LS3A3000-i 四核處理器， 1.2GHz， 28nm 工藝制程，FC-BGA-1121 封裝
芯片組	北橋AMD RS780E,南橋AMD SB710
内存	通道A闆貼4GB DDR3-1066/1333 SDRAM，支持ECC校驗，通道B支持DDR3 ECC SODIMM插槽,支持4GB/8GB容量内存
顯示核	AMD RS78E 集成第八代集成顯示核(8th IGP)
引導軟件	PMON
顯示接口	1x VGA DB15 連接器(與後出線 VGA 二選一)
網絡接口	1x10/100/1000BASE-T 以太網 RJ45 連接器
前面闆I/O	電源指示燈，硬盤指示燈，1x複位按鍵，3x USB2.0 TypeA 連接器、1x XMC槽位
存儲接口	1x miniSATA 電子盤接口
擴展接口	1x XMC 擴展槽(PCIe 2.0 x8)，支持 Rear I/O mapping 至P3&P4
後出線接口P1-P6
P1	2路PCIe 2.0 x1
P2	1路PCIe 2.0 x8，2路PCIe 2.0 x1， 8x 3.3V TTL GPIO信号
P3	38根XMC後出單端信号(38S)，8對XMC 後出差分信号(X20D)，+12V,+5V電源輸出信号(預留)，1x VGA模拟顯示接口
P3	(與前面闆VGA顯示器接口共享)
P4	12對XMC 後出差分信号(X20D)，2路1000BASE-T網絡端口，1路DVI顯示接口，音頻接口(Line-in、Line-out、Mic-in)
P5	2路1000BASE-T網絡端口，2路RS232/422/485模式可選串口(其中COM1與前面闆串口二選一)，4路USB2.0端口
P6	PS/2鍵盤鼠标接口， 4路SATA 端口， 4路USB2.0端口
外形尺寸	6U, 233.35mm x 160mm x 20.32mm, 配有P0/P1/P2/P3/P4/P5/P6連接器
電源輸入	· Vs1: +12 VDC · Vs2: +12 VDC · Vs3: Not used · AUX: Not used
存儲溫度	-40 ~ 85℃
工作溫度	-40℃~ +65℃
散熱方式	支持風冷或導冷散熱
濕度	95% 非冷凝
操作系統	Linux
VPX标準	· VITA 46.0 VPX Base Standard
	· VITA 46.4 PCI Express on VPX Fabric Connector
	· VITA 46.9 PMC/XMC/Ethernet Signal Mapping to 3U/6U on VPX（Vita 46.9支持XMC X20d38s）

1.采用自主可控的國産龍芯 3A3000 系列處理器，搭配 AMD RS780E/SB710 芯片組

2.闆貼 4GB DDR3 内存并提供 1 路 SODIMM 内存槽

3.強大的 AMD 8 代集顯核，主闆對外提供 1路VGA 以及 2 路DVI 顯示接口

4.闆卡提供一路 XMC 插槽， XMC 插槽通過 PCIe x8與處理器交換數據，并支持 Vita 46.9 中所定義的 Rear I/O Mapping 規範，可靈活搭配客戶各種業務卡

5.全闆貼的加固化設計可以使得(dé / de / děi)闆卡在嚴苛的環境中能穩定可靠地工作，是航空，通信，儀器儀表等應用領域的理想選擇
