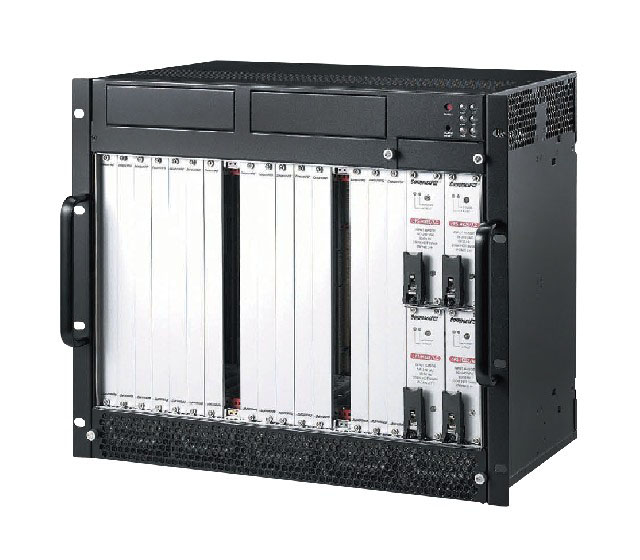

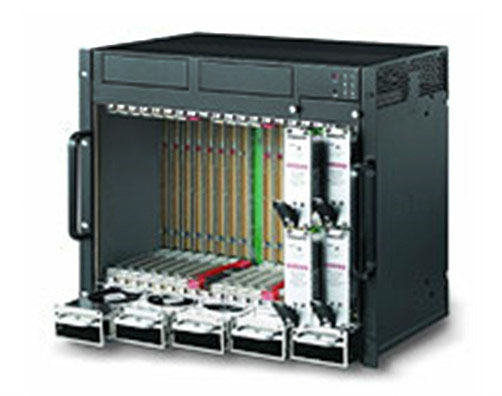

CPCI-9000-9U雙系統CompactPCI®機箱

9U雙系統CompactPCI®機箱，帶冗餘電源模塊
标準6U CompactPCI ®和PICMG® 2.5 H.1 1 0 CT總線，适用于所
有外設插槽。
PICMG® 2.1 熱插拔規範，64位CompactPCI背闆，帶P3和P5後走線I/O
雙cPCI段（系統A： 1 + 7槽，系統B： 1 + 4槽）
3 + 1（750 W+250W）可熱插拔冗餘電源，支持通用交流輸入
冗餘散熱架構
爲交流輸入提供磁式斷路器保護

13671665567

在線客服

客服一

産品詳情

産品單頁詳情下載請點擊

提取碼：1111

規格參數	外殼	EIA RS-31 0C 1 9" 9U上架式外殼金屬外表面帶保護塗層防誤觸保護式電源開關和複位按鈕
	規格	6U CompactPCI ®
	CompactPCI ®标準	2.0 R3.0,2.1 R2.0,2.5 R1.0,2.7 R1.0,2.9 R1.0,2.11 R1.0
	背闆		系統A	系統B
		cPCI總線	64位/33 MHz	64位/66 MHz
		系統槽數	1	1
		外設槽數	7	4
		H.110 CT總線	符合所有外設插槽
		後走線I/O	所有插槽都支持帶AB型防護的P3、P4和P5後走線I/O
		V(I/O)	可選3.3 V或5 V（默認）
		CMM插槽數	1
		電源輸入	ATX接頭x2， DC接線端子
	電源	支持在5V、3.3V和12V電壓上進行(háng / xíng)均流PICMG® 2.1 1 47針電源接口可用的電源模塊：cPS-H325/ACx4
			最大負載	最小負載
		+5 V	132.0 A	6.0 A
		+3.3 V	132.0 A	無
		+12 V	22.0 A	無
		-12 V	4.0 A	無
		**"最大負載" 指每路電流獨立工作時的最大負載。各路電流實際工作時的相加後不得(dé / de / děi)超過電源的總輸出功率。
	報警模塊	基本報警模塊	監測内部機箱溫度、電壓和風扇狀态異常狀态将會引起報警和報警複位報警複位
	驅動器	2個5.25" 驅動器
	散熱系統	2個頂部風機，用于通風	風扇的額定速度：3150 RPM風扇的額定功率：6.12W
			最大風量：21.02 CFM（請緻電淩華科技詢問）
		1 個頂部風扇，用于通風	風扇的額定速度：4000±500 RPM風扇的額定功率：2.64 W
			最大風量：48.2 CFM
		5個風扇,用于前方進風	風扇的額定速度：4000±500 RPM風扇的額定功率：2.64 W
			最大風量：48.2 CFM
	物理參數	尺寸	483.2 x 399 x 339.1（mm，寬x高x深,帶把手）
		重量	24.5 kg（隻包括冗餘電源和背闆）
	工作溫度	0˚C至+55˚C（取決于系統配置）
	存儲溫度	-20˚C至+80˚C
	相對濕度	5%至95%，無凝露
	沖擊	15 G峰-峰值，11 ms持續時間，非運行(háng / xíng)
	振動	非運行(háng / xíng)：有效值1 .88 Grms，每軸頻率5-500 Hz運行(háng / xíng)：有效值0.5 Grms，每軸頻率5-500 Hz，測試使用2.5" 硬盤
