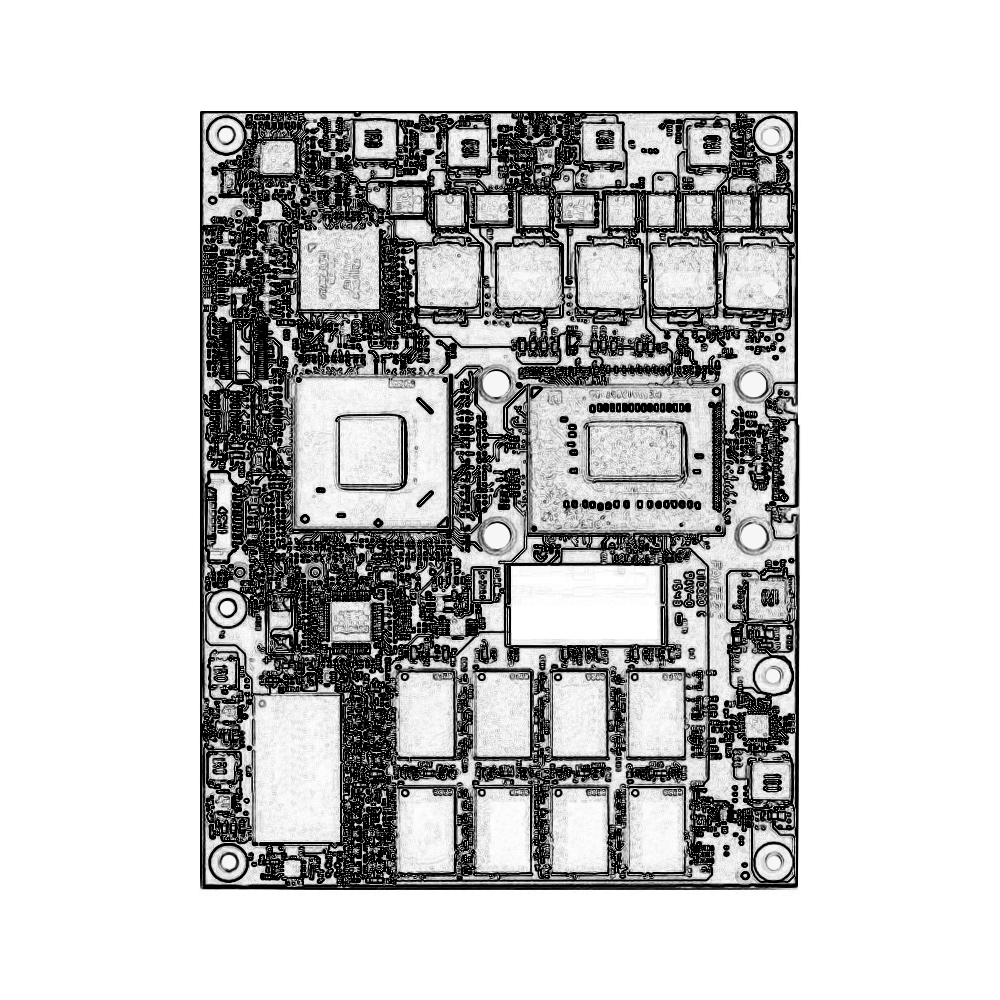

COME-QM77-嵌入式計算模塊

星屹科技COME-QM77 計算模塊，使用英特爾第三代酷睿i7/i5/i3系列(Ivy Bridge)處理器,闆型尺寸爲95x125mm,符合PICMG COM Express R2.1 類型6标準定義。依據配置模塊功耗在20-50瓦特之間,雙通道DDR3表貼内存芯片，支持2GB、4GB和8GB内存配置,支持PCIE3.0,支持DP/HDMI/VGA/LVDS多顯,COME-QM77 COM Express模塊可作爲高可靠性、高密度計算

13671665567

在線客服

客服一

産品詳情

産品特點

産品單頁詳情下載請點擊

提取碼：1111

闆型尺寸	類型	COM-E 類型6, 95x125毫米
闆型尺寸	标準兼容	PICMG COM Express R2.1 基本闆型
處理器	酷睿i7-3612QE	酷睿i7-3612QE/ 2.1GHz /熱功耗-35瓦/ 4核/ 6MB緩沖
	酷睿i7-3555LE	酷睿i7-3555LE / 2.5GHz /熱功耗-25瓦/ 2核/ 4MB緩沖
	酷睿i7-3517UE	酷睿i7-3517UE / 1.7GHz/熱功耗-17W瓦/2核/ 4MB緩沖
芯片組	嵌入式QM77芯片組	酷睿3代配套嵌入式芯片組QM77,支持vPro/RST等技術
内存	類型	闆載表貼雙通道DDR3,支持1600MT/s速率
内存	容量	最高4GB/通道，共計最高支持8GB内存
閃存	16MB SPI flash	雙冗餘16MB SPI 閃存内含UEFI BIOS
圖形	英特爾第七代集成GPU，支持任意組合3路同顯	LVDS: 18/24 bit單通道或雙通道,支持最高1920×1200 @60 Hz顯示分辨率VGA: 支持最高2048×1536 @75Hz顯示分辨率
	DDI	DDI 1數字接口,可配置爲DisplayPort, HDMI 或SDVO.
		DDI 2數字接口,可配置爲DisplayPort 或 HDMI.
		DDI 3 數字接口,可配置爲DisplayPort 或 HDMI
	圖形擴展	支持1路PCIe3.0x16高速接口，可支持外置圖形顯卡或其他功能卡
網絡	千兆網	支持1路10/100/1000Base-T千兆網，支持9.5KB超大數據幀傳輸
音頻	HDAudio接口	支持1路HDAudio輸入/出，支持闆載音頻解碼器，支持1路蜂鳴器輸出
存儲	SATA	支持4路 SATA 接口，支持1.5/3.0 Gbps數據傳輸
	SATA	支持RAID 0, 1與10，2路SATA支持6Gbps傳輸率
	SSD	闆貼1路SLC/MLC SSD，最高支持64GB
PCI Express	PCI Express x1	支持7路 PCI Express2.0 x1
		端口3-0可配置爲1路x4或2路x2; 或1路x2, 2路x1; 或4路x1
		端口5-4 可配置爲2路x1或1路 x2，端口 6可配置爲1路x1
	PCI Express x16	支持1路PCIE3.0x16, 可支持位置獨立顯卡
	PCI Express x16	可配置爲2路x8 或1路x8與2路x4
外設擴充接口	USB接口	支持8路USB 2.0擴展接口,支持4路USB 3.0 擴展接口
	LPC接口	模塊集成NCT5104D Super IO,支持1路LPC接口,
	LPC接口	支持外接Super IO外設擴展
安全選項	TPM模塊	模塊集成ATMEL AT97SC3204 TPM，兼容TPM1.2
電源	A T單電源模式	支持+12 單電源, 支持電源範圍:9.0V–16.8V
電源	ATX電源模式	支持+5V 待機電源與+12主電源, +12主電源支持9.0V–16.8V寬範圍
電源管理	ACPI電源管理	ACPI 4.0支持 S0, S3, S4, S5 G3 以及處理器C0, C1, C3, C6, C7電源模式
電源管理	AMT智能引擎	AMT支持英特爾ME電源狀态M0, M3, Moff
其他功能	SMBus2.0總線	支持1路400KHz SMBus總線
	I2C總線	支持1路100KHz I2C總線
	通用串口	支持2路TTL電平 UART，支持軟流控，119200波特率
	自定義IO接口	支持8路通用GPIO (1路 GPI，4路GPO)
	看門狗時鍾/計時	支持1路Watchdog timer
固件	BIOS	AMI UEFI 固件
操作系統	Windows XP	嵌入式版本，專業旗艦版32bit，專業旗艦版64bit
	Window 7	專業旗艦版32bit，專業旗艦版64bit
	Wind River	32bit，64bit，VxWorks

符合COM Express R2.1 Type 6 标準的模塊，
結合英特爾第三代酷睿系列處理器, 發(fā／fà)揮計算和圖形處理性能
支持雙通道表貼内存, 容量高達8G DDR3，表貼内存提高可靠性，适合三防應用
闆載表貼MLC 或SLC固态硬盤，容量高達64GB，支持PCIe3.0 x16高速連接，可配置爲2路x8或1路x8,2路x4
支持4路SATA連接，支持Raid0/1/10 模式，支持4路USB3.0, 8路USB2.0連接
支持3路DDI連接，可配置爲DP或者HDMI顯示輸出接口，
支持1路VGA以及1路18/24bit 雙通道LVDS顯示輸出

支持擴展溫度: 最高寬達-40°C to +85°C

長生命周期 : 7 年
